VÁLVULAS DIRECIONAIS

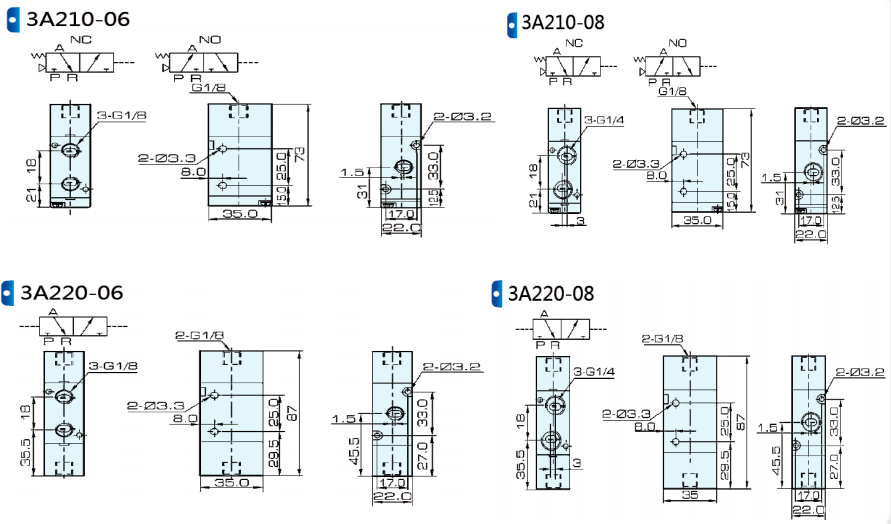

SÉRIE: 200
VÁLVULA PILOTO 3/2 VIAS
 |
| ESPECIFICAÇÕES |
| MODELO |
3A210-06 |
3A210-08 |
3A220-06 |
3A220-08 |
| ESCAPE |
1/8" |
1/4" |
1/8" |
1/8" |
| ENTR/SAIDA |
1/8" |
1/4" |
1/8" |
1/4" |
| ÁREA EQUIVALENTE |
14mm² |
16mm² |
14mm² |
16mm² |
| COEFICIENTE VAZÃO |
16 |
0,89 |
0,78 |
0,89 |
| FLUIDO AR FILTRADO |
(40 μm) |
| PRESSÃO |
0,15 ~ 0,8 Mpa |
| PRESSÃO MÁX. |
1,2 MPa |
| TEMPERATURA |
5 ~ 50 °C |
| FREQUÊNCIA |
5 CICLOS/s |
| TEMPO RESPOSTA |
0,05 s |
|

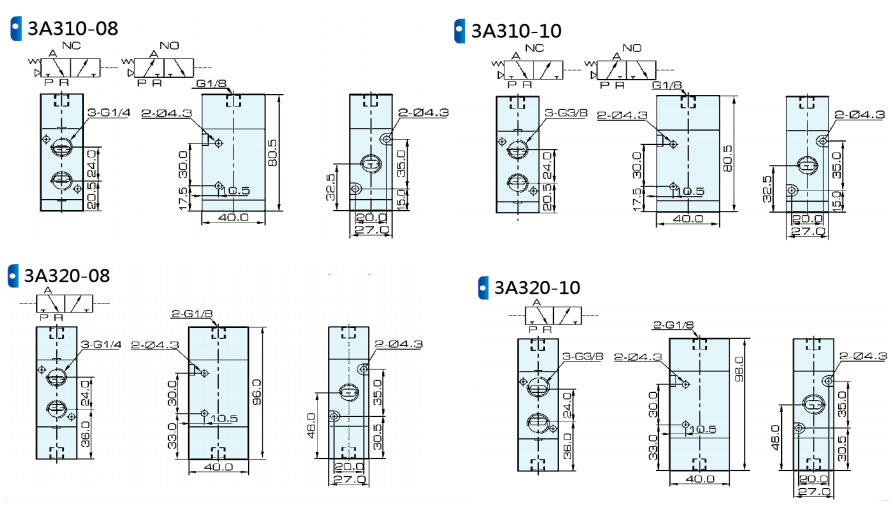

SÉRIE: 300
VÁLVULA PILOTO 3/2 VIAS
 |
| ESPECIFICAÇÕES |
| MODELO |
3A310-08 |
3A310-10 |
3A320-08 |
3A320-10 |
| ESCAPE |
1/4" |
3/8" |
1/4" |
1/4" |
| ENTR/SAIDA |
1/4" |
3/8" |
1/4" |
3/8" |
| COEFICIENTE VAZÃO |
1,40 |
1,68 |
1,40 |
1,68 |
| ÁREA EQUIVALENTE |
25mm² |
30mm² |
25mm² |
30mm² |
| FLUIDO AR FILTRADO |
(40 μm) |
| PRESSÃO |
0,15 ~ 0,8 Mpa |
| PRESSÃO MÁX. |
1,2 MPa |
| TEMPERATURA |
5 ~ 50 °C |
| FREQUÊNCIA |
5 CICLOS/s |
| TEMPO RESPOSTA |
0,05 s |
|

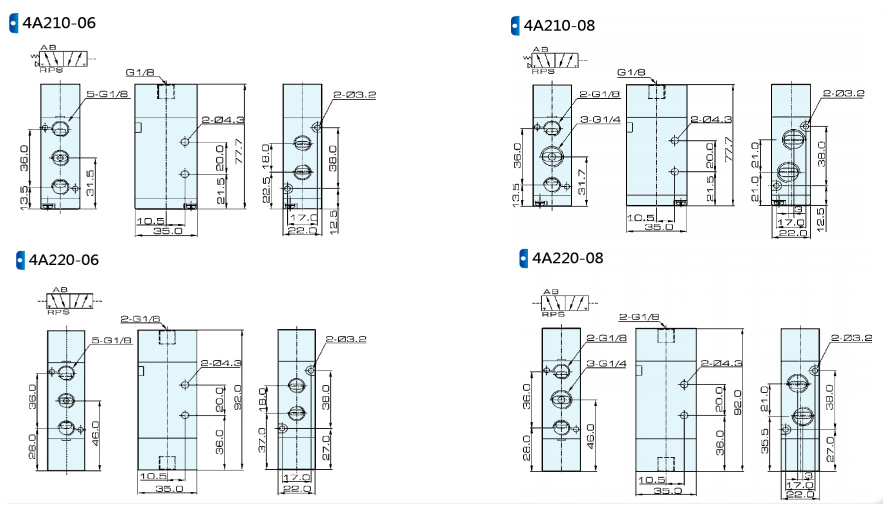

SÉRIE: 200
VÁLVULA PILOTO 5/2 VIAS
 |
| ESPECIFICAÇÕES |
| MODELO |
4A210-06 |
4A210-08 |
4A220-06 |
4A220-08 |
| ESCAPE |
1/8" |
1/8" |
1/8" |
1/8" |
| ENTR/SAIDA |
1/8" |
1/4" |
1/8" |
1/4" |
| COEFICIENTE VAZÃO |
0,78 |
0,89 |
0,78 |
0,89 |
| ÁREA EQUIVALENTE |
14mm² |
16mm² |
14mm² |
16mm² |
| FLUIDO AR FILTRADO |
(40 μm) |
| PRESSÃO |
0,15 ~ 0,8 Mpa |
| PRESSÃO MÁX. |
1,2 MPa |
| TEMPERATURA |
5 ~ 50 °C |
| FREQUÊNCIA |
5 CICLOS/s |
| TEMPO RESPOSTA |
0,05 s |
|
SÉRIE: 300
VÁLVULA PILOTO 5/2 VIAS
 |
| ESPECIFICAÇÕES |
| MODELO |
4A310-08 |
4A310-10 |
4A320-08 |
4A320-10 |
| ESCAPE |
1/4" |
1/4" |
1/4" |
1/4" |
| ENTR/SAIDA |
1/4" |
3/8" |
1/4" |
3/8" |
| COEFICIENTE VAZÃO |
1,40 |
1,68 |
1,40 |
1,68 |
| ÁREA EQUIVALENTE |
25mm² |
30mm² |
25mm² |
30mm² |
| FLUIDO AR FILTRADO |
(40 μm) |
| PRESSÃO |
0,15 ~ 0,8 Mpa |
| PRESSÃO MÁX. |
1,2 MPa |
| TEMPERATURA |
5 ~ 50 °C |
| FREQUÊNCIA |
5 CICLOS/s |
| TEMPO RESPOSTA |
0,05 s |
|

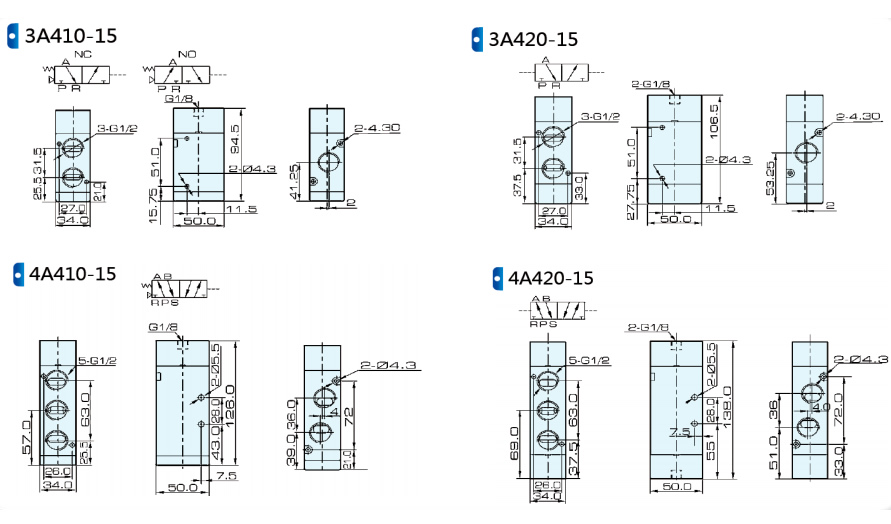

SÉRIE: 400
VÁLVULA PILOTO 3/2 VIAS VÁLVULA PILOTO 5/2 VIAS
 |
| ESPECIFICAÇÕES |
| MODELO |
3A410-15 |
3A420-15 |
4A410-15 |
4A420-15 |
| ENTR/SAIDA |
1/2" |
| ESCAPE |
1/2" |
| ÁREA EQUIVALENTE |
50mm² |
| COEFICIENTE VAZÃO |
2,79 |
| FLUIDO |
AR FILTRADO (40 μm) |
| PRESSÃO |
0,15 ~ 0,8 Mpa |
| PRESSÃO MÁX. |
1,2 MPa |
| TEMPERATURA |
5 ~ 50 °C |
| FREQUÊNCIA |
5 CICLOS/s |
| TEMPO RESPOSTA |
0,05 s |
|

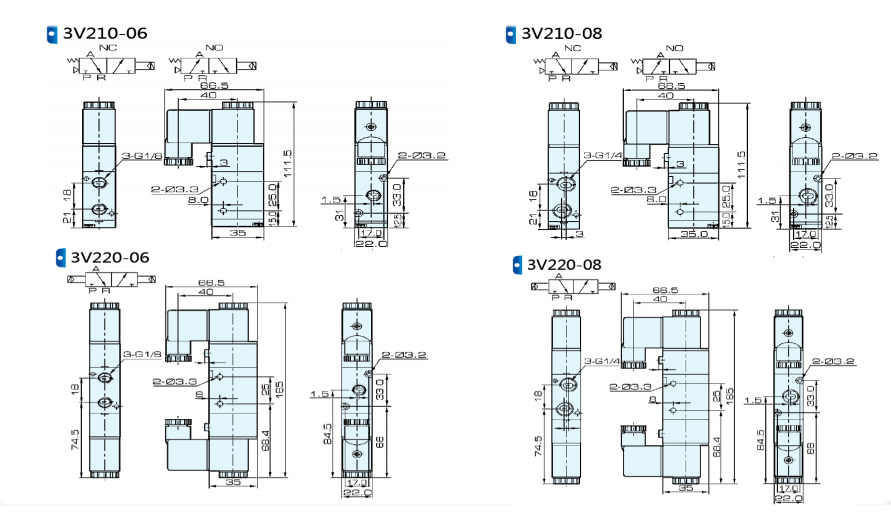

SÉRIE: 200
VÁLVULA SOLENÓIDE 3/2 VIAS
 |
| ESPECIFICAÇÕES |
| MODELO |
3V210-06 |
3V210-08 |
3V220-06 |
3V220-08 |
| ENTR/SAIDA |
1/8" |
1/4" |
1/8" |
1/4" |
| ESCAPE |
1/8" |
1/8" |
1/8" |
1/8" |
| ÁREA EQUIVALENTE |
14mm² |
16mm² |
14mm² |
16mm² |
| COEFICIENTE VAZÃO |
0,78 |
0,89 |
0,78 |
0,89 |
| FLUIDO AR FILTRADO |
(40 μm) |
| PRESSÃO |
0,15 ~ 0,8 Mpa |
| PRESSÃO MÁX. |
1,2 MPa |
| TEMPERATURA |
5 ~ 50 °C |
| CLASSE PROTEÇÃO |
IP 65 |
| TENSÃO |
12DC - 24DC - 110AC - 220 AC |
| FREQUÊNCIA |
5 CICLOS/s |
| TEMPO RESPOSTA |
0,05 s |
|

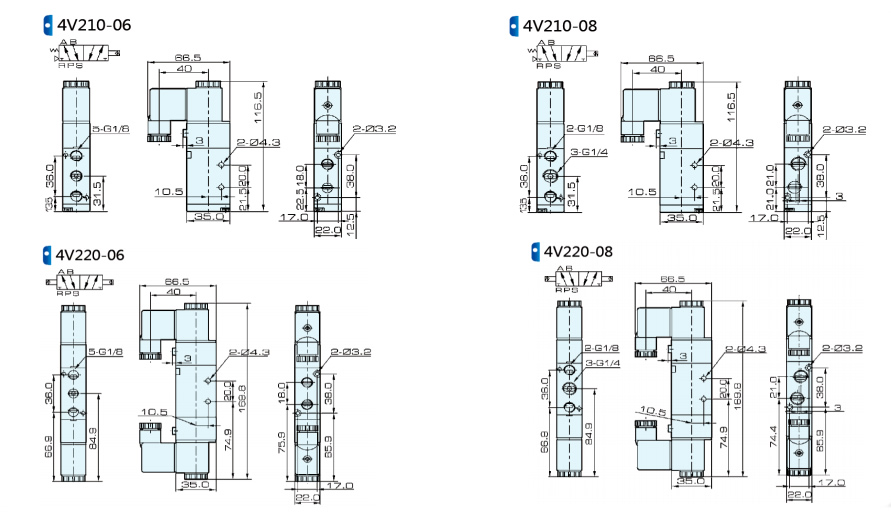

VÁLVULA SOLENÓIDE 5/2 VIAS
 |
| ESPECIFICAÇÕES |
| MODELO |
4V210-06 |
4V210-08 |
4V220-06 |
4V220-08 |
| ENTR/SAIDA |
1/8" |
1/4" |
1/8" |
1/4" |
| ESCAPE |
1/8" |
1/8" |
1/8" |
1/8" |
| ÁREA EQUIVALENTE |
14mm² |
16mm² |
14mm² |
16mm² |
| COEFICIENTE VAZÃO |
0,78 |
0,89 |
0,78 |
0,89 |
| FLUIDO AR FILTRADO |
(40 μm) |
| PRESSÃO |
0,15 ~ 0,8 Mpa |
| PRESSÃO MÁX. |
1,2 MPa |
| TEMPERATURA |
5 ~ 50 °C |
| CLASSE PROTEÇÃO |
IP 65 |
| TENSÃO |
12DC - 24DC - 110AC - 220 AC |
| FREQUÊNCIA |
5 CICLOS/s |
| TEMPO RESPOSTA |
0,05 s |
|
VÁLVULA SOLENÓIDE 5/2 VIAS
 |
| ESPECIFICAÇÕES |
| MODELO |
3V310-08 |
3V310-10 |
3V320-08 |
3V320-10 |
| ENTR/SAIDA |
1/4" |
3/8" |
1/4" |
3/8" |
| ESCAPE |
1/4" |
1/4" |
1/4" |
1/4" |
| ÁREA EQUIVALENTE |
25mm² |
30mm² |
25mm² |
30mm² |
| COEFICIENTE VAZÃO |
1,40 |
1,68 |
1,40 |
1,68 |
| FLUIDO AR FILTRADO |
(40 μm) |
| PRESSÃO |
0,15 ~ 0,8 Mpa |
| PRESSÃO MÁX. |
1,2 MPa |
| TEMPERATURA |
5 ~ 50 °C |
| CLASSE PROTEÇÃO |
IP 65 |
| TENSÃO |
12DC - 24DC - 110AC - 220 AC |
| FREQUÊNCIA |
5 CICLOS/s |
| TEMPO RESPOSTA |
0,05 s |
|

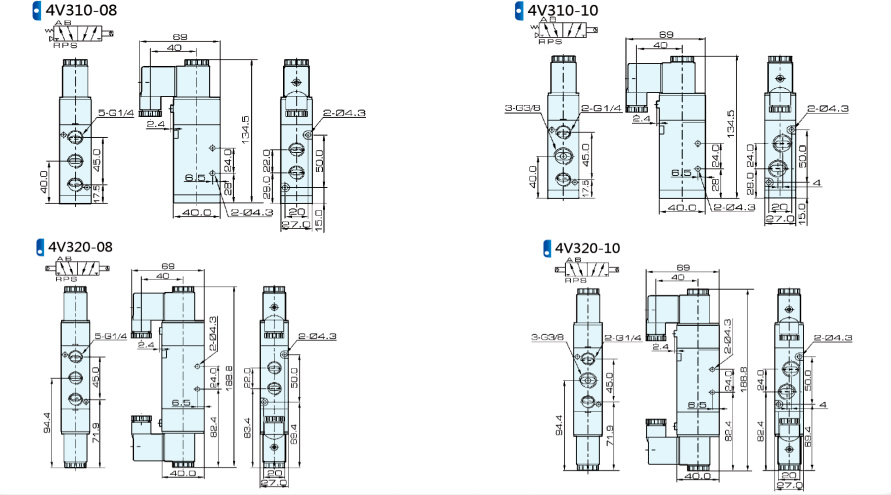

SÉRIE: 300
VÁLVULA SOLENÓIDE 5/2 VIAS
 |
| ESPECIFICAÇÕES |
| MODELO |
4V310-08 |
4V310-10 |
4V320-08 |
4V320-10 |
| ENTR/SAIDA |
1/4" |
3/8" |
1/4" |
3/8" |
| ESCAPE |
1/4" |
1/4" |
1/4" |
1/4" |
| ÁREA EQUIVALENTE |
25mm² |
30mm² |
25mm² |
30mm² |
| COEFICIENTE VAZÃO |
1,40 |
1,68 |
1,40 |
1,68 |
| FLUIDO AR FILTRADO |
(40 μm) |
| PRESSÃO |
0,15 ~ 0,8 Mpa |
| PRESSÃO MÁX. |
1,2 MPa |
| TEMPERATURA |
5 ~ 50 °C |
| CLASSE PROTEÇÃO |
IP 65 |
| TENSÃO |
12DC - 24DC - 110AC - 220 AC |
| FREQUÊNCIA |
5 CICLOS/s |
| TEMPO RESPOSTA |
0,05 s |
|
SÉRIE: 400
VÁLVULA SOLENÓIDE 3/2 VIAS VÁLVULA SOLENÓIDE 5/2 VIAS
|
| ESPECIFICAÇÕES |
| MODELO |
3V410-15 |
3V420-15 |
4V410-15 |
4V420-15 |
| ENTR/SAIDA |
1/2" |
| ESCAPE |
1/2" |
| ÁREA EQUIVALENTE |
50mm² |
| COEFICIENTE VAZÃO |
2,79 |
| FLUIDO |
AR FILTRADO (40 μm) |
| PRESSÃO |
0,15 ~ 0,8 Mpa |
| PRESSÃO MÁX. |
1,2 MPa |
| TEMPERATURA |
5 ~ 50 °C |
| FREQUÊNCIA |
5 CICLOS/s |
| TEMPO RESPOSTA |
0,05 s |
|
SÉRIE: 200
VÁLVULAS 5/3 VIAS CENTRO FECHADO
 |
| ESPECIFICAÇÕES |
| MODELO |
4A330C-08 |
4A330C-10 |
4V330C-08 |
4V330C-10 |
| ENTR/SAIDA |
1/4" |
3/8" |
1/4" |
3/8" |
| ESCAPE |
1/4" |
1/4" |
1/4" |
1/4" |
| ÁREA EQUIVALENTE |
25mm² |
30mm² |
25mm² |
30mm² |
| COEFICIENTE VAZÃO |
1,40 |
1,68 |
1,40 |
1,68 |
| FLUIDO AR FILTRADO |
(40 μm) |
| PRESSÃO |
0,15 ~ 0,8 Mpa |
| PRESSÃO MÁX. |
1,2 MPa |
| TEMPERATURA |
5 ~ 50 °C |
| CLASSE PROTEÇÃO |
IP 65 |
| TENSÃO |
12DC - 24DC - 110AC - 220 AC |
| FREQUÊNCIA |
5 CICLOS/s |
| TEMPO RESPOSTA |
0,05 s |
|

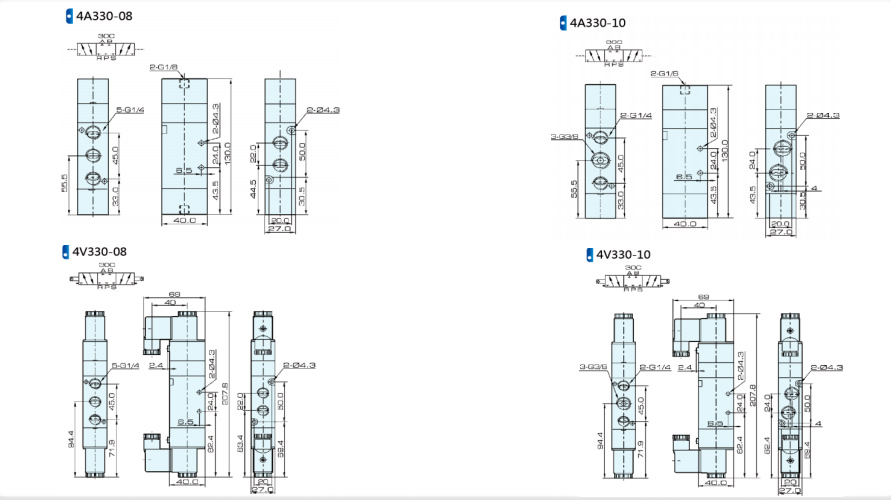

SÉRIE: 300
VÁLVULAS 5/3 VIAS CENTRO FECHADO
|
| ESPECIFICAÇÕES |
| MODELO |
4A330C-08 |
4A330C-10 |
4V330C-08 |
4V330C-10 |
| ENTR/SAIDA |
1/4" |
3/8" |
1/4" |
3/8" |
| ESCAPE |
1/4" |
1/4" |
1/4" |
1/4" |
| ÁREA EQUIVALENTE |
25mm² |
30mm² |
25mm² |
30mm² |
| COEFICIENTE VAZÃO |
1,40 |
1,68 |
1,40 |
1,68 |
| FLUIDO AR FILTRADO |
(40 μm) |
| PRESSÃO |
0,15 ~ 0,8 Mpa |
| PRESSÃO MÁX. |
1,2 MPa |
| TEMPERATURA |
5 ~ 50 °C |
| CLASSE PROTEÇÃO |
IP 65 |
| TENSÃO |
12DC - 24DC - 110AC - 220 AC |
| FREQUÊNCIA |
5 CICLOS/s |
| TEMPO RESPOSTA |
0,05 s |
|

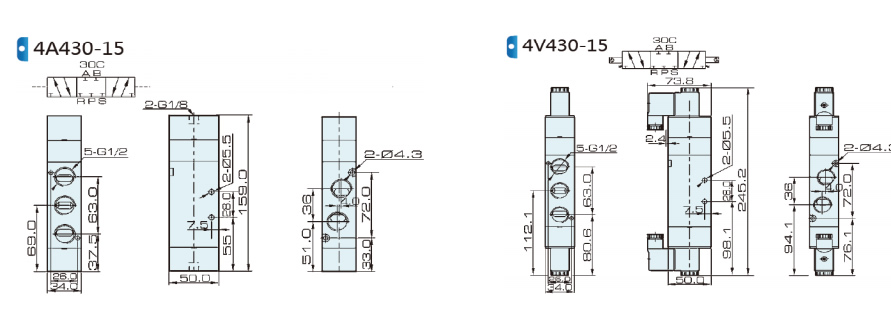

SÉRIE: 400
VÁLVULAS 5/3 VIAS CENTRO FECHADO
 |
| ESPECIFICAÇÕES |
| MODELO |
4A430C-15 |
4V430C-15 |
| ENTR/SAIDA |
1/2" |
| ESCAPE |
1/2" |
| ÁREA EQUIVALENTE |
50mm² |
| COEFICIENTE VAZÃO |
2,79 |
| FLUIDO |
AR FILTRADO (40 μm) |
| PRESSÃO |
0,15 ~ 0,8 Mpa |
| PRESSÃO MÁX. |
1,2 MPa |
| TEMPERATURA |
5 ~ 50 °C |
| FREQUÊNCIA |
5 CICLOS/s |
| TEMPO RESPOSTA |
0,05 s |
|

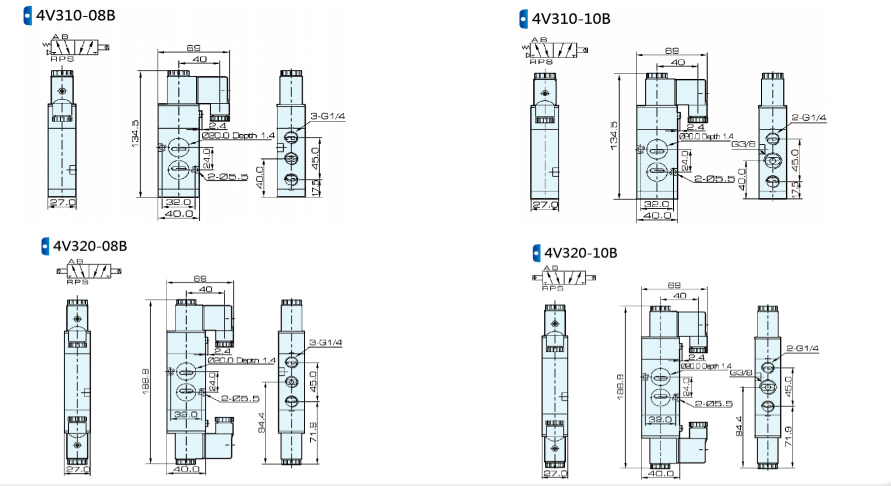

VÁLVULAS DIRECIONAIS NAMUR
SÉRIE: 300
VÁLVULA SOLENÓIDE 3/2 VIAS VÁLVULA SOLENÓIDE 5/2 VIAS
 |
| ESPECIFICAÇÕES |
| MODELO |
4V310-08B |
4V310-10B |
4V320-08B |
4V320-10B |
| ENTR/SAIDA |
1/4" |
3/8" |
1/4" |
3/8" |
| ESCAPE |
1/4" |
1/4" |
1/4" |
1/4" |
| ÁREA EQUIVALENTE |
25mm² |
30mm² |
25mm² |
30mm² |
| COEFICIENTE VAZÃO |
1,40 |
1,68 |
1,40 |
1,68 |
| FLUIDO AR FILTRADO |
(40 μm) |
| PRESSÃO |
0,15 ~ 0,8 Mpa |
| PRESSÃO MÁX. |
1,2 MPa |
| TEMPERATURA |
5 ~ 50 °C |
| CLASSE PROTEÇÃO |
IP 65 |
| TENSÃO |
12DC - 24DC - 110AC - 220 AC |
| FREQUÊNCIA |
5 CICLOS/s |
| TEMPO RESPOSTA |
0,05 s |
|

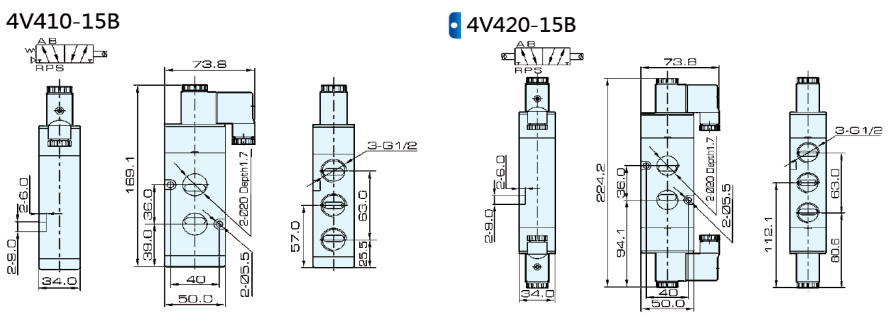

VÁLVULA SOLENÓIDE 5/2 VIAS NAMUR
 |
| ESPECIFICAÇÕES |
| MODELO |
4V410-15B |
4V420-15B |
| ENTR/SAIDA |
1/2" |
| ESCAPE |
1/2" |
| ÁREA EQUIVALENTE |
50mm² |
| COEFICIENTE VAZÃO |
2,79 |
| FLUIDO |
AR FILTRADO (40 μm) |
| PRESSÃO |
0,15 ~ 0,8 Mpa |
| PRESSÃO MÁX. |
1,2 MPa |
| TEMPERATURA |
5 ~ 50 °C |
| FREQUÊNCIA |
5 CICLOS/s |
| TEMPO RESPOSTA |
0,05 s |
|

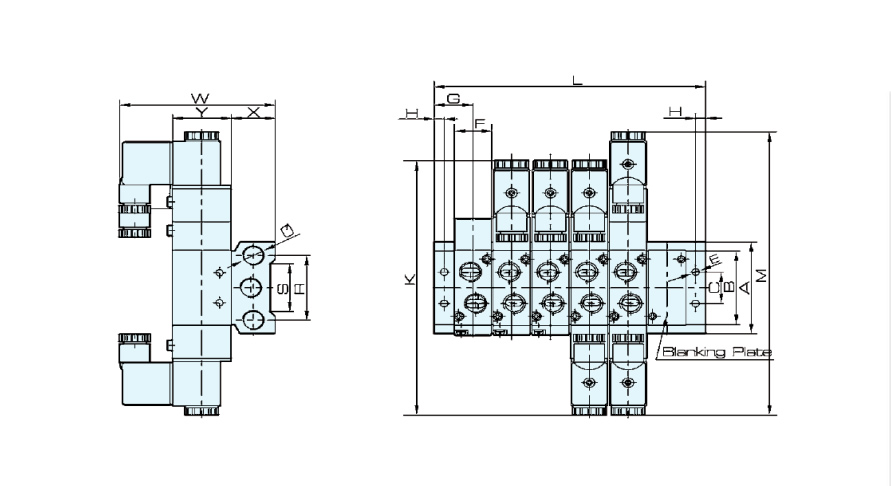

BLOCO MANIFOLD
 |
| MODELO |
A |
B |
C |
E |
F |
G |
H |
K |
L |
M |
Q |
R |
S |
W |
X |
Y |
| 200M-n |
59 |
50 |
21 |
4,3 |
22,2 |
23 |
6 |
170 |
(n-1*23+46) |
189 |
1/4" |
43 |
32 |
92,5 |
26 |
35 |
| 300M-n |
75 |
64 |
26 |
4,5 |
27,3 |
27 |
6 |
189 |
(n-1*28+54) |
208 |
3/8" |
53 |
48 |
99 |
30 |
40 |
| 400M-n |
98 |
94 |
32 |
5,5 |
34,3 |
31,5 |
7 |
222 |
(n1*35+63) |
243 |
1/2" |
68 |
67 |
112 |
38 |
50 |
n : número de válvulas |
VÁLVULAS DIRECIONAIS

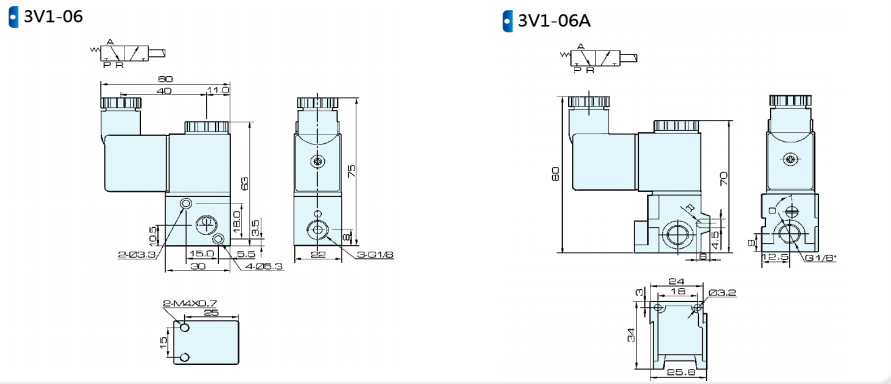

SÉRIE: 3V1
VÁLVULA SOLENÓIDE 3/2 VIAS
 |
| ESPECIFICAÇÕES |
| MODELO |
3V1-06 |
3V1-06A-2F |
| ENTR/SAIDA |
1/2" |
| ESCAPE |
1/2" |
| ÁREA EQUIVALENTE |
50mm² |
| COEFICIENTE VAZÃO |
2,79 |
| FLUIDO |
AR FILTRADO (40 μm) |
| PRESSÃO |
0,15 ~ 0,8 Mpa |
| PRESSÃO MÁX. |
1,2 MPa |
| TEMPERATURA |
5 ~ 50 °C |
| CLASSE PROTEÇÃO |
IP 65 |
| FREQUÊNCIA |
10 CICLOS/s |
| TEMPO RESPOSTA |
0,05 s |
|

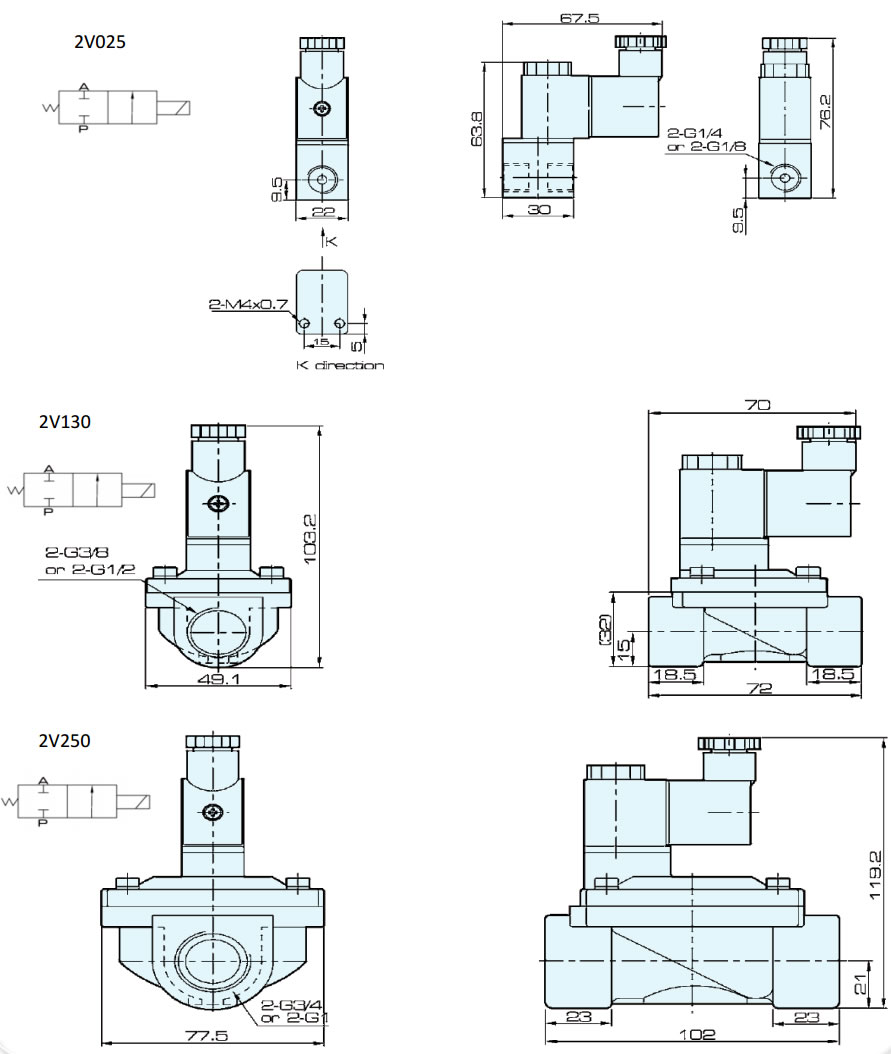

VÁLVULAS 2 VIAS
SÉRIE: 2V
VÁLVULA SOLENÓIDE 2/2 VIAS
| ESPECIFICAÇÕES |
| MODELO |
2V025-06 |
2V025-08 |
2V130-10 |
2V130-15 |
2V250-20 |
2V250-25 |
| ENTR/SAIDA |
1/8" |
1/4" |
3/8" |
1/2" |
3/4" |
1" |
| COEF. VAZÃO |
0,23 |
6,2 |
23 |
| ORIFÍCIO |
2,5 mm |
13 mm |
25 mm |
| MATERIAL CORPO |
ALUMÍNIO |
LATÃO FORJADO |
LATÃO FORJADO |
| TIPO |
NORMAL FECHADA |
| FLUIDO |
ÁGUA, AR E ÓLEO |
| VISCOSIDADE |
MAX. 20 CST |
| TEMPERATURA |
10 a 80 °C |
| PRESSÃO TRABALHO |
0,05 ~ 0,7 Mpa |
| PRESSÃO |
MÁX 1,0 Mpa |
| CLASSE PROTEÇÃO |
IP 65 |
| POTÊNCIA |
AC: 6,5 VA DC: 6,5W |
| VEDAÇÃO |
NBR OU VITON |
| TEMPO RESPOSTA |
0,05 s |
|

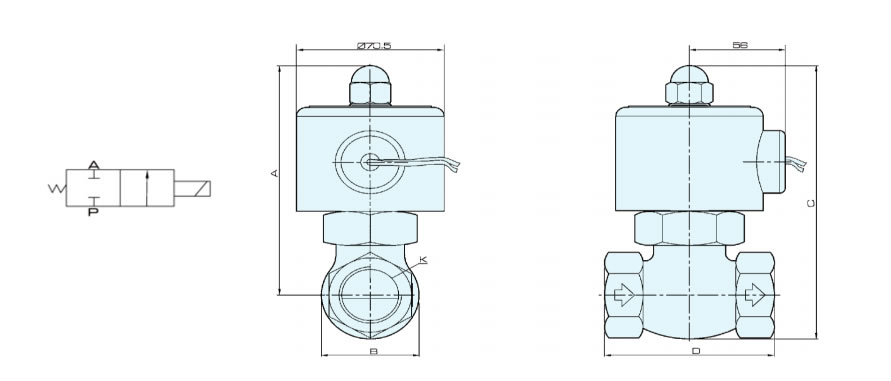

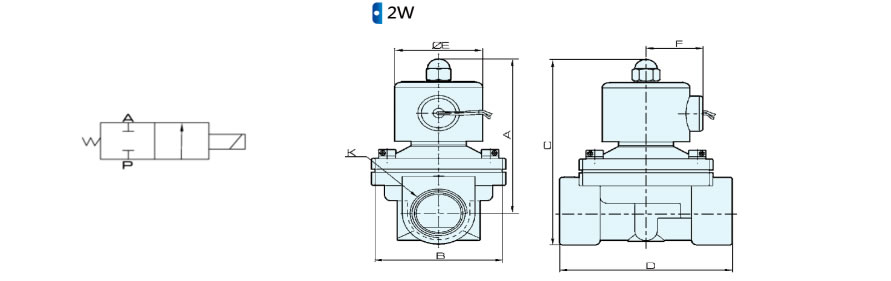

VÁLVULAS 2 VIAS
SÉRIE: 2V
 |
| MODELO |
A |
B |
C |
D |
E |
F |
| 2W160 |
101,5 |
57 |
117 |
69 |
50 |
36 |
| 2W200 |
107 |
57 |
123,5 |
73 |
50 |
56 |
| 2W250 |
111,5 |
73,5 |
134,5 |
99 |
50 |
36 |
| 2W350 |
142 |
95 |
172 |
123 |
70,5 |
56 |
| 2W400 |
142 |
95 |
172 |
123 |
70,5 |
56 |
| 2W500 |
172 |
123 |
209 |
168 |
70,5 |
56 |
|
| ESPECIFICAÇÕES |
| MODELO |
2W160-10 |
2W160-15 |
2W200-20 |
2W250-25 |
2W350-35 |
2W400-40 |
2W500-50 |
| 2S160-10 |
2S160-15 |
2S200-20 |
2S250-25 |
2S350-35 |
2S400-40 |
2S500-50 |
| ENTR/SAÍDA |
3/8" |
1/2" |
3/4" |
1" |
1 1/4" |
1 1/2" |
2" |
| ORIFÍCIO |
16 mm |
16 mm |
20 mm |
25 mm |
35 mm |
40 mm |
50 mm |
| COEF. VAZÃO |
4,8 |
4,8 |
7,6 |
12 |
24 |
29 |
48 |
| TEMPERATURA |
- 5 a 80 C° |
| PRESSÃO TRABALHO |
Ar: 0 ~ 0,7 Mpa - Água: 0 ~ 0,5 Mpa - Óleo: 0 ~ 0,5 Mpa |
| PRESSÃO MAX |
1,0 Mpa |
| TIPO |
NORMAL FECHADA |
| FLUIDO |
ÁGUA, AR E ÓLEO |
| VISCOSIDADE |
MAX. 20 CST |
| VEDAÇÃO |
NBR, EPDM OU VITON |
| MATERIAL CORPO |
2W: LATÃO FORJADO - 2S: AÇO INOX |
|
SÉRIE: 2L
 |
| MODELO |
A |
B |
C |
D |
| 2L170 |
125 |
42 |
146 |
82 |
| 2L200 |
136 |
52 |
162 |
90,5 |
| 2L300 |
148 |
74 |
185 |
111 |
| 2L500 |
176 |
86 |
223 |
163 |
|
| ESPECIFICAÇÕES |
| MODELO |
2L170-10 |
2L170-15 |
2L170-20 |
2L200-25 |
2L300-35 |
2L300-40 |
2L500-50 |
| ENTR/SAÍDA |
3/8" |
1/2" |
3/4" |
1" |
1 1/4" |
1 1/2" |
2" |
| ORIFÍCIO |
17 mm |
17 mm |
17 mm |
22 mm |
30 mm |
30 mm |
50 mm |
| COEF. VAZÃO |
4,8 |
4,8 |
4,8 |
12 |
20 |
20 |
48 |
| TIPO |
NORMAL FECHADA |
| FLUIDO |
Vapor, Ar, Água e Óleo |
| VISCOSIDADE |
MAX. 20 CST |
| TEMPERATURA |
- 5 a 180 C° |
| PRESSÃO TRABALHO |
0,1 ~ 1,5 Mpa |
| PRESSÃO MÁX |
2,25 Mpa |
| VEDAÇÃO |
PTFE |
| MATERIAL CORPO |
LATÃO FORJADO |
|
VÁLVULAS FILTRO MANGA
SÉRIE: SQ
VALVULA FILTRO MANGA
Disponível nas bitolas G 1/2", G 3/4", G 1", G 1 1/4" e G 1
1/2", a válvula para filtro de manga possui acionamento
contínuo normal aberta e normal fechada, com duas vias e
duas posições, além de bobina à prova de explosão. |
| MODELO |
A |
B |
C |
| JEL-Z-20 |
110 |
90,5 |
75 |
| JEL-Z-25 |
110 |
90,5 |
Retorno |
| JEL-Z-40S |
166 |
132 |
137 |
| JEL-Z-50S |
202 |
210 |
185 |
|
|
|
| ESPECIFICAÇÕES |
| MODELO |
JEL-Z-20 |
JEL-Z-25 |
JEL-Z-40S |
JEL-Z-50S |
| ENTR/SAÍDA |
3/8" |
1" |
1 1/2" |
2" |
| ORIFÍCIO |
Ø20 mm |
Ø25 mm |
Ø40 mm |
Ø 50 mm |
| FLUIDO |
AR |
| TEMPERATURA |
- 5 a 55 °C |
| PRESSÃO TRABALHO |
0,3 ~ 0,8 Mpa |
| HUMIDADE MÁX. |
85% |
|
VÁLVULA ANGULAR 2 VIAS
 |
| MODELO |
A |
B |
C |
D |
E |
F |
G |
| 2K200-15 |
85 |
173 |
12 |
1/2" |
64 |
44 |
137 |
| 2K200-20 |
95 |
178 |
12 |
3/4" |
64 |
44 |
145 |
| 2K200-25 |
105 |
212 |
14 |
1" |
80 |
52 |
173 |
| 2K200-32 |
118 |
236 |
16 |
11/4" |
80 |
52 |
189 |
| 2K200-40 |
130 |
230 |
18 |
11/2" |
80 |
52 |
189 |
| 2K200-50 |
150 |
238 |
20 |
2" |
100 |
52 |
250 |
|
| ESPECIFICAÇÕES |
MODELO |
2K200-15 |
2K200-20 |
2K200-25 |
2K200-32 |
2K200-40 |
2K200-50 |
| ENTR/SAÍDA |
1/2" |
3/4" |
1" |
1 1/4" |
1 1/2" |
2" |
| ATUADOR |
50 |
50 |
63 |
63 |
63 |
80 |
| ORIFÍCIO |
15 mm |
20 mm |
25 mm |
32 mm |
40 mm |
50 mm |
| VAZÃO (m³/h) |
4,2 |
8 |
19 |
27,5 |
42 |
55 |
| PRESSÃO MÁX. |
1,6 Mpa |
1,1 Mpa |
1,1 Mpa |
1,5 Mpa |
1,25 Mpa |
1,0 Mpa |
| PRES. MIN. ACION. |
0,39 Mpa |
0,39 Mpa |
0,42 Mpa |
0,5 Mpa |
0,44 Mpa |
0,4 Mpa |
| FLUIDO |
ÁGUA, AR, VAPOR, GAS INERTE E ÓLEO |
| VISCOSIDADE MÁX. |
50 CST |
| TEMPERATURA |
- 10 a 180 C |
|

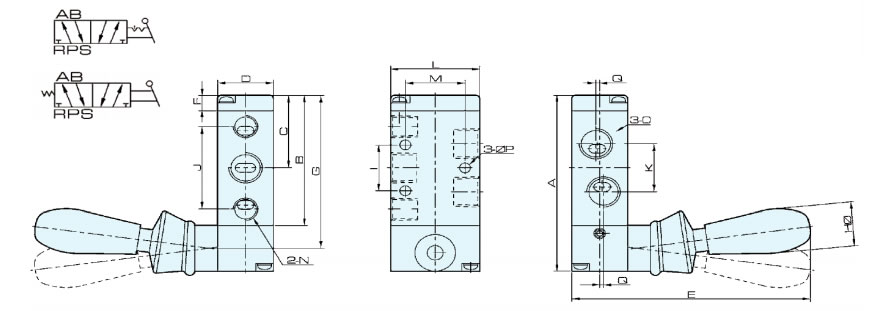

VÁLVULA ALAVANCA
 |
| MODELO |
5/2 VIAS |
5/3 VIAS |
5/2 VIAS |
5/3 VIAS |
5/2 VIAS |
5/3 VIAS |
| 4H210-08 |
4H230C-08 |
4H310-010 |
4H330C-10 |
4H410-15 |
4H430C-15 |
| A |
76 |
95 |
96 |
115 |
126 |
147 |
| B |
56,5 |
75,5 |
72 |
91 |
102 |
123 |
| C |
31,5 |
31,5 |
40 |
60 |
55,5 |
76,5 |
| D |
22 |
22 |
27 |
27 |
34 |
34 |
| E |
95 |
95 |
100 |
100 |
110 |
110 |
| F |
6,5 |
6,5 |
7,5 |
7,5 |
7,5 |
7,5 |
| G |
66,5 |
85,5 |
84 |
103 |
114 |
135 |
| H |
18 |
18 |
18 |
18 |
18 |
18 |
| I |
20 |
20 |
24 |
24 |
28 |
28 |
| J |
36 |
36 |
45 |
45 |
63 |
63 |
| K |
21 |
21 |
24 |
24 |
36 |
36 |
| L |
35 |
35 |
40 |
40 |
50 |
50 |
| M |
21 |
21 |
27 |
27 |
35 |
35 |
| N |
1/8" |
1/8" |
3/8" |
3/8" |
1/2" |
1/2" |
| O |
1/4" |
1/4" |
3/8" |
3/8" |
1/2" |
1/2" |
| P |
4,3 |
4,3 |
4,3 |
4,3 |
5,5 |
5,5 |
| Q |
1,5 |
1,5 |
2 |
2 |
- |
- |
|
|

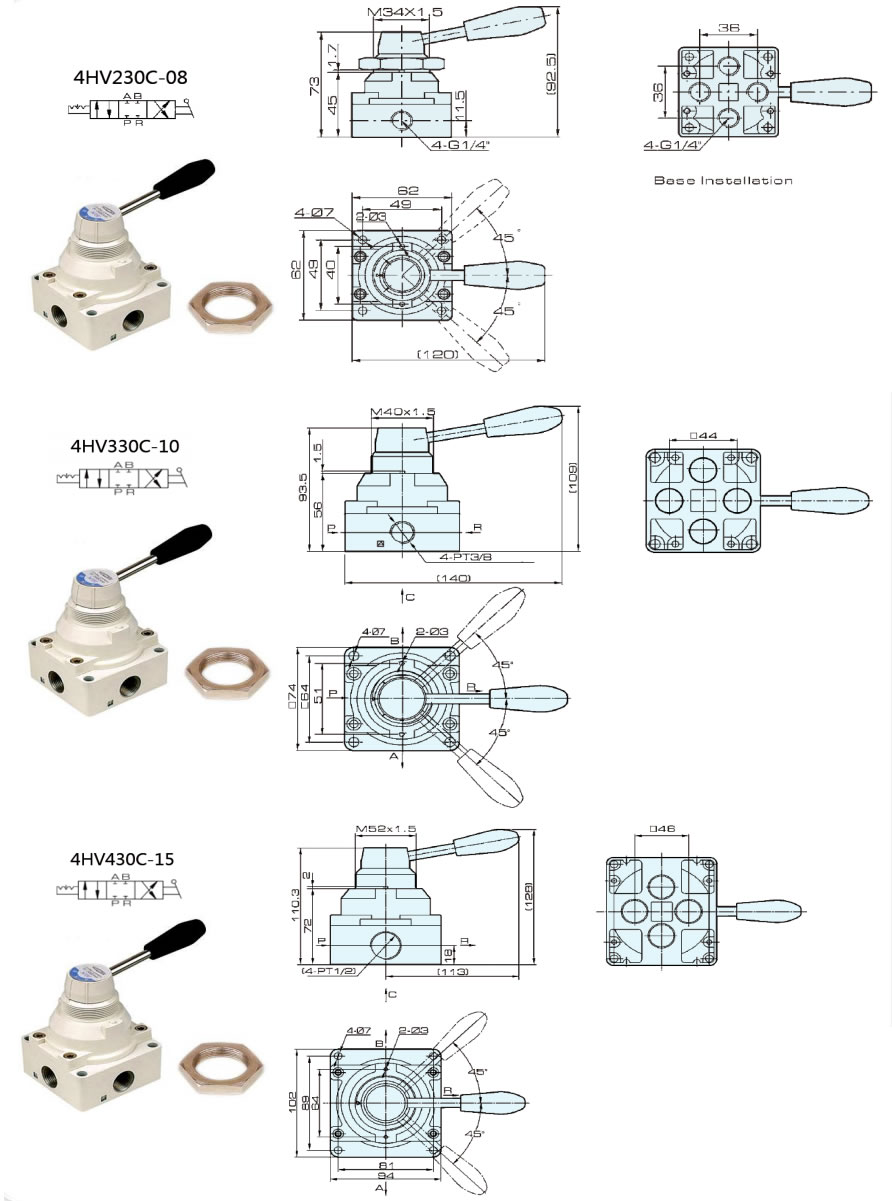

VÁLVULA ROTATIVA

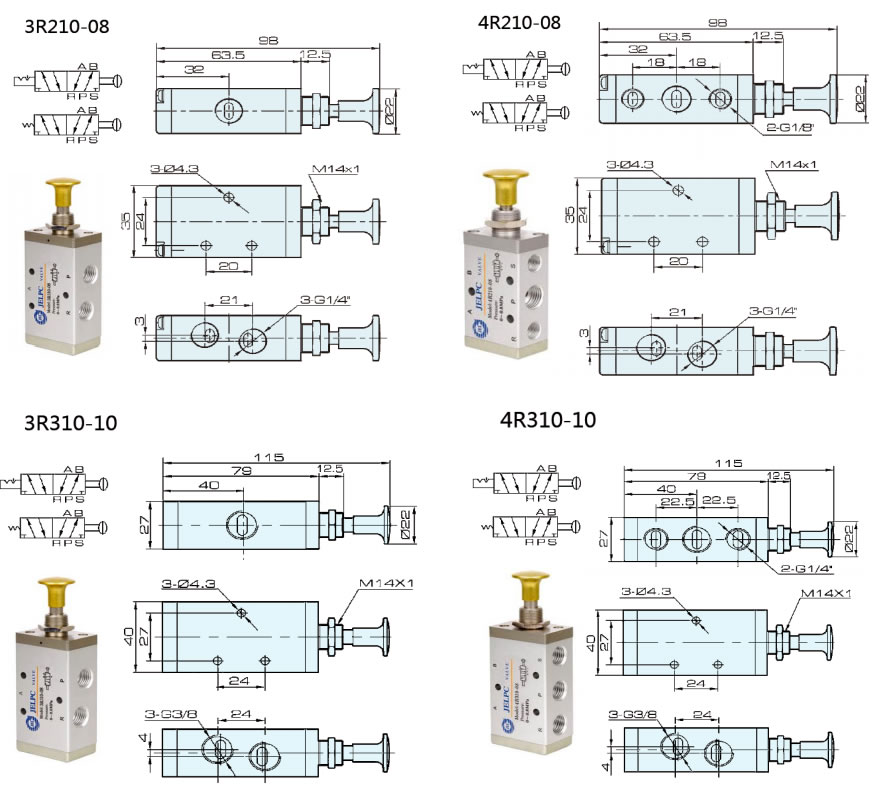

VÁLVULA BOTÃO

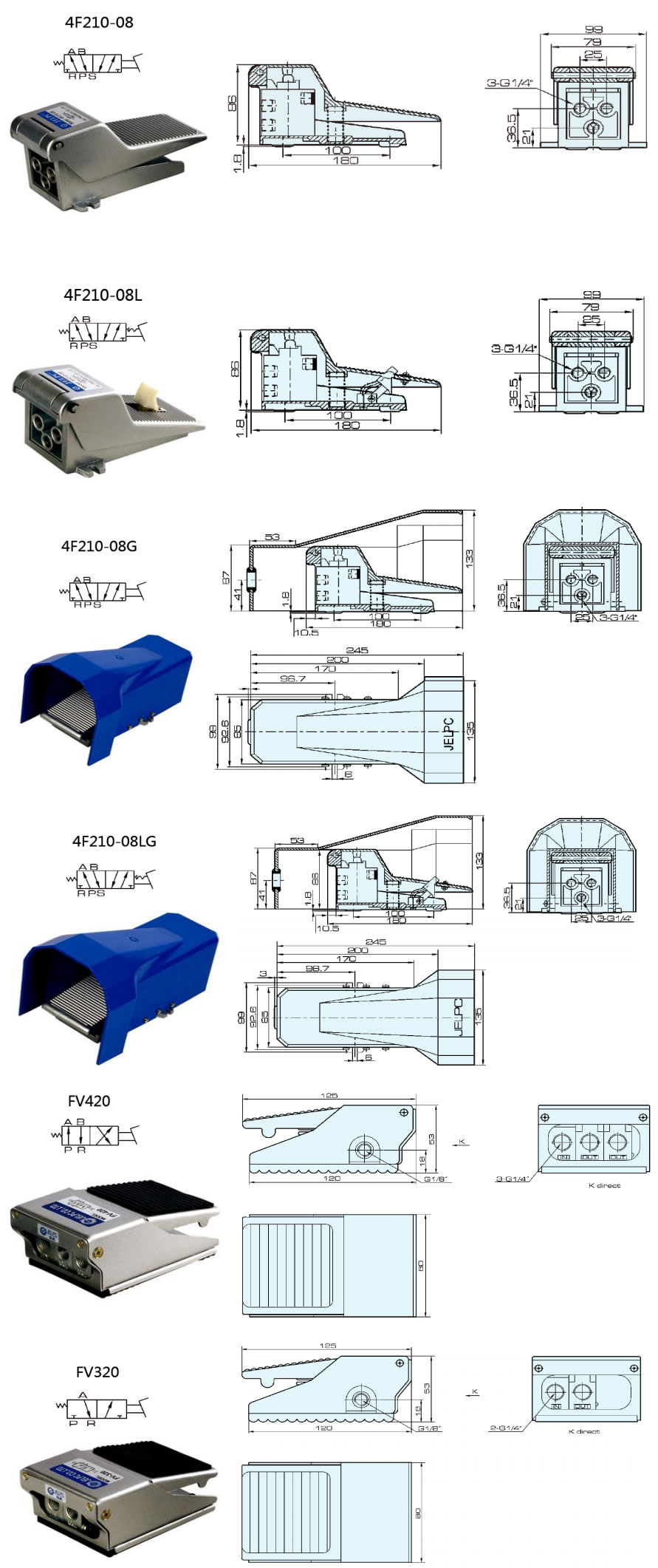

VÁLVULA PEDAL
VÁLVULAS
REGULADOR DE FLUXO |
VÁLVULA DE ESCAPE RÁPIDO |
 |
| MODELO |
ROSCA |
| ASC-06 |
1/8" |
| ASC-08 |
1/4" |
| ASC-10 |
3/8" |
| ASC-15 |
1/2" |
|
 |
| MODELO |
ROSCA |
| QE-06 |
1/8" |
| QE-08 |
1/4" |
| QE-10 |
3/8" |
| QE-15 |
1/2" |
|
VÁLVULA DESLIZANTE |
VÁLVULA DE ESCAPE RÁPIDO |
 |
| MODELO |
ROSCA |
| HSV-06 |
1/8" |
| HSV-08 |
1/4" |
| HSV-10 |
3/8" |
| HSV-15 |
1/2" |
|
 |
| MODELO |
ROSCA |
| QEA-06 |
1/8" |
| QEA-08 |
1/4" |
| QE-10 |
3/8" |
| QE-15 |
1/2" |
|
ELEMENTO "OU" |
VÁLVULA DE RETENÇÃO |
 |
| MODELO |
ROSCA |
| ST-06 |
1/8" |
| ST-08 |
1/4" |
| ST-10 |
3/8" |
| ST-15 |
1/2" |
|
 |
| MODELO |
ROSCA |
| KA-06 |
1/8" |
| KA-08 |
1/4" |
| KA-10 |
3/8" |
| KA-15 |
1/2" |
|
PURGADORELETRÔNICO |
TIMER ANALÓGICO |
 |
 |
