Cilindros

SÉRIE: SQ

ESPECIFICAÇÕES Cilindro: Dupla ação c/ amortecimento Fluido: Ar filtrado e lubrificado Êmbolo: Magnético Pressão de trabalho: 1 a 9 bar Pressão ruptura: 13,5 bar Temp. de trabalho: -10 a 80 ̊C

TABELA DE FORÇAS EM NEWTONS (N) Ø Ø Área efetiva Força teórica a cilindro haste (mm²) Pressão de 6 bar (mm) (mm) Avanço Retorno Avanço(N) Retorno(N) 32 12 804 691 482 414 40 16 1257 1056 754 633 50 20 1964 1649 1.178 989 63 20 3117 2803 1.869 1.681 80 25 5027 4536 3.014 2.720 100 25 7854 7363 4.710 4.416 125 32 12270 11470 7.359 6.877 Obs.: As forças são teóricas e podem sofrer alterações

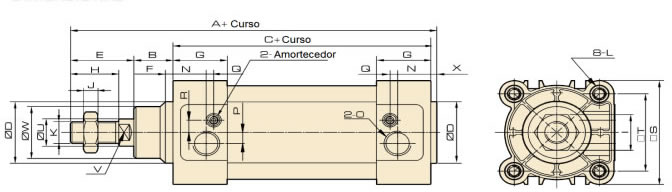

Dimensional

Ø A B C D E F G H J K L N O P Q R S T U V W X 32 142 16 94 30 33 4 25 22 6 M10X1,25 M6 15 1/8 5 3 6,5 45 32,5 12 10 25 4 40 159 20 105 35 34 4 29,5 24 7 M12X1,25 M6 17,5 1/4 7 3 7 52 38 16 13 33 4 50 175 27 106 40 42,5 5 32 32 8 M16X1,5 M8 20 1/4 7 3 9 65 46,5 20 17 36 4 63 190 26 122 45 42 5 36 32 8 M16X1,5 M8 22 3/8 8 5 9 76 56,5 20 17 38 4 80 214 35 127 45 53 6 37 40 10 M20X1,5 M10 23 3/8 10 5 12 94 72 25 22 43 5 100 229 40 137 55 52 6 39 40 10 M20X1,5 M10 26 1/2 10 5 14 112 89 25 22 43,5 6 125 277 46 160 60 71 10 43,5 54 40 M27X2 M12 29 1/2 10 5 14 134 110 32 27 53 7

SÉRIE: SI

ESPECIFICAÇÕES Cilindro: Dupla ação c/ amortecimento Fluido: Ar filtrado e lubrificado Êmbolo: Magnético Pressão de trabalho: 1 a 9 bar Pressão ruptura: 13,5 bar Temp. de trabalho: -10 a 80 ̊C

TABELA DE FORÇAS EM NEWTONS (N) Ø Ø Área efetiva Força teórica a cilindro haste (mm²) Pressão de 6 bar (mm) (mm) Avanço Retorno Avanço(N) Retorno(N) 32 12 804 691 482 414 40 16 1257 1056 754 633 63 20 3117 2803 1.869 1.681 80 25 5027 4536 3.014 2.720 100 25 7854 7363 4.710 4.416 125 32 12270 11470 7.359 6.877 Obs.: As forças são teóricas e podem sofrer alterações

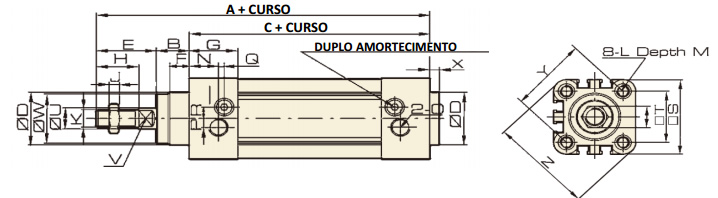

Dimensional

Ø A B C D E F G H J K L N O P Q R S T U V W X 32 142 16 94 30 33 10 25 22 6 M10X1,25 M6 15 1/8 5 3 6,5 45 32,5 12 10 28 4 40 159 20 105 35 34 10 29,5 24 7 M12X1,25 M6 17,5 1/4 7 3 7 52 38 16 13 33 4 50 175 27 106 40 42,5 10 32 32 8 M16X1,5 M8 20 1/4 7 3 9 65 46,5 20 17 36 4 63 190 26 122 45 42 10 36 32 8 M16X1,5 M8 22 3/8 8 5 9 76 56,5 20 17 38 4 80 214 35 127 45 53 10 37 40 10 M20X1,5 M10 23 3/8 10 5 12 94 72 25 22 43 5 100 229 40 137 55 52 10 39 40 10 M20X1,5 M10 26 1/2 10 5 14 112 89 25 22 47,0 6 125 277 46 160 60 71 10 43,5 54 10 M27X2 M12 29 1/2 10 5 14 134 110 32 27 53 7

SÉRIE: SC

ESPECIFICAÇÕES Cilindro: Dupla ação c/ amortecimento Fluido: Ar filtrado e lubrificado Êmbolo: Magnético Pressão de trabalho: 1 a 9 bar Pressão ruptura: 13,5 bar Temp. de trabalho: -10 a 80 ̊C

TABELA DE FORÇAS EM NEWTONS (N) Ø Ø Área efetiva Força teórica a cilindro haste (mm²) Pressão de 6 bar (mm) (mm) Avanço Retorno Avanço(N) Retorno(N) 100 25 7854 7363 4.710 4.416 125 32 12270 11470 7.359 6.877 160 40 20226 18850 12.063 12.063 200 40 31415 30159 18.849 18.095 Obs.: As forças são teóricas e podem sofrer alterações

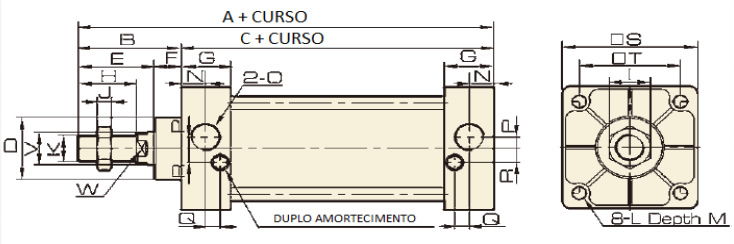

Dimensional

Ø A B C D E F G H J K L N O P Q R S T V W 100 189 75 114 47 54 21 33 40 10 M2X1,5 M10 16,5 G1/2 11 9,5 14 112 84 25 22 125 226 104 122 55 70 34 33 54 10 M27X2 M12 16,5 G1/2 10 10 11 140 110 32 27 160 291 123 168 62 93 30 50 72 18 M36X2 M16 25 G1/2 11 11 12 180 140 40 36 200 347 167 180 80 112 55 50 72 18 M36X2 M16 25 G1/2 12 12 14 220 175 40 36

CANTONEIRA

Ø 32 40 50 63 80 100 125 AA 32 36 45 50 63 71 90 AB 30 35 40 45 45 55 60 AC 32 36 45 50 63 75 90 AD 32,5 38 46,5 56,5 72 72 110 AE 46,5 52,5 65 75 94,5 114,5 140 AF 24 28 32 32 41 41 45 AG 9 11 11 14 14 16 16 AH 15,8 17 21,8 21,8 27 26,5 35 AI 3,2 3,2 3,2 3,6 4,5 4,5 8 AK 6,5 6,5 8,5 8,5 10,5 10,5 12,5 AL 7 10 10 10 12 14,5 16,5

FLANGE

Ø 32 40 50 63 80 100 125 BA 30,3 35,3 40,3 45,3 45,3 55,3 60,3 BB 10 10 12 12 16 16 20 BC 45 52 65 76 94 112 140 BD 32 36 45 50 63 75 90 BE 80 90,0 110 120 150 175,0 224 BF 64 72 90 100 126 150 180 BH 6,5 6,5 8,5 8,5 10,5 10,5 15 AJ 10,5 10,5 13,5 13,5 16,5 16,5 19 AK 6,5 6,5 8,5 8,5 10,5 10,5 12,5 BP 7 9 9 9 12 14 16 T 32,5 38 46,5 56,5 72 72 110

ARTICULAÇÃO TRASEIRA MACHO

Ø 32 40 50 63 80 100 125 S 45 52 65 76 94 112 140 T 32,5 38 46,5 56,5 72 89 110 RR 6,5 6,5 9 9,5 11 11,5 12 DB 34 41 54 65 83 65 123 DC 22 25,0 27 32 36,0 41 50 DD 10 11 13 16 16 20 25 DE 10 12 12 12 16 20 16 DQ 26 28 32 40 50 60 70 D 6,5 6,5 8,5 8,5 10,5 10,5 12,5 E 14 17 17 22 24 25 30

ARTICULAÇÃO TRASEIRA FEMEA

Ø 32 40 50 63 80 100 125 S 45 52 65 76 94 112 140 T 32,5 38 46,5 56,5 72 89 110 D 6,5 6,5 8,5 8,5 10,5 10,5 12,5 E 14 17 17 22 24 25 30 RR 6,5 6,5 9 9,5 11 11,5 12 CB 34 41 54 65 83 101 123 CC 22 25 27 32 36 41 50 CD 10 11 13 16 46 20 25 CE 10 12 12 16 16 20 25 CP 26 28 32 40 50 60 70 CT 45 52 60 70 90 110 120 PA1 53 60 68 78 100 120 130 PB1 46,5 53,5 61,5 71,5 91,5 111,5 121,5

SUPORTE OSCILANTE

Ø 32 40 50 63 80 100 125 AH 32 36 45 50 63 71 90 H 8 10 12 12 14 15 20 CD 10 12 12 16 16 20 25 G1 31 35 45 50 60 70 90 G2 18 22 30 35 40,0 50 60 G3 21 24 33 37 47 55 70 CB 26 28 32 40 50 60 70 K1 38 41 50 52 66 76 94 K2 51 54 65 67 86 96 124 S1 11 11 14 14 17 17 20 S2 6,6 6,6 9 9 11 11 14 T 1,6 1,6 1,6 1,6 2,5 2,5 3,2 R 10 11 13 15 15 19 22,5

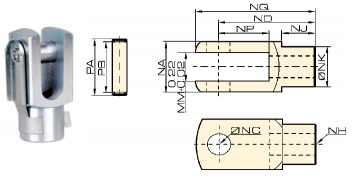

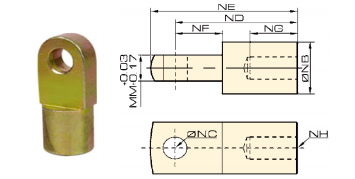

PONTEIRA FEMEA                                                                                       PONTEIRO MACHO

Ø NA NB BC ND NE NE NG NH NJ NK NM NP NQ PA PB 32 19 20 10 40 52 15 20 M10X1,25 15,5 16 10 20 52 26,2 20 40 24 24 12 48 67 24 20 M12X1,25 20,5 20 12 24 62 32,8 26,5 50 32 32 16 64 89 32 23 M16X1,5 26 30 16 32 83 39,3 33 63 32 32 16 64 89 32 23 M16X1,5 26 30 16 32 83 39,3 33 80 40 40 20 80 112 40 30 M20X1,5 30 38 20 39,5 105 53,3 45 100 40 40 20 80 112 40 30 M20X1,5 30 38 20 39,5 105 53,3 45 125 62 49 20 99 122 54 50 M27X2 28 38 30 34 120 75 66

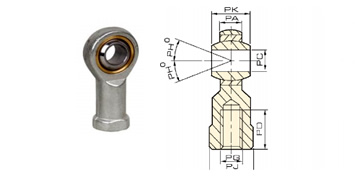

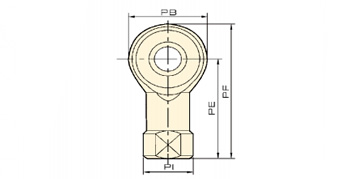

PONTEIRA ROTULAR

Ø PA PB PC PD PE PF PG PH PI PJ PK 32 11 26 10 20 43 56 M10X1,25 13 22 19 14 40 12 32 12 24 50 66 M12X1,25 13 22 19 16 50 15 40 16 28 64 84 M16X1,50 15 27 22 21 63 15 40 16 28 64 84 M16X1,50 15 27 22 21 80 18 46 20 35 77 100 M20X1,50 15 34 30 25 100 18 46 20 35 77 100 M20X1,50 15 34 30 25

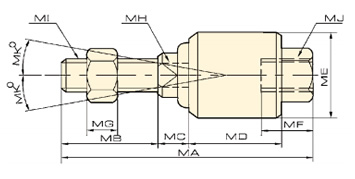

JUNTA FLUTUANTE

Ø MA MB MC MD ME MF MG MH MI MJ MK 32 58 22 7 21 26 11,5 7 10 M10X1,25 M10X1,25 12 40 58 22 8 21 28 11,5 8 12 M12X1,25 M12X1,25 12 50 90 27 10 41 44,5 20 10 17 M16X1,50 M16X1,50 7 63 90 27 10 41 44,5 20 10 17 M16X1,50 M16X1,50 7 80 102 29 13 46 53 24 13 22 M20X1,50 M20X1,50 10 100 102 29 13 46 53 24 13 22 M20X1,50 M20X1,50 10

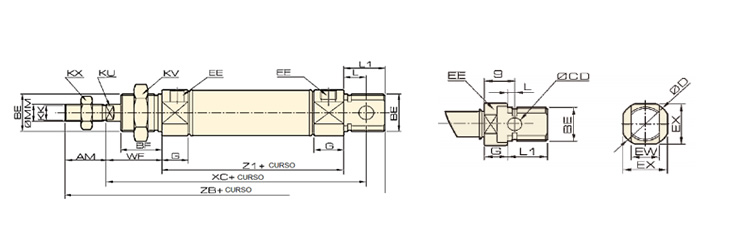

CILINDROS MINI ISO

ESPECIFICAÇÕES Cilindro: Dupla ação c/ amortecimento Fluido: Ar filtrado e lubrificado Êmbolo: Magnético Pressão de trabalho: 1 a 9 bar Pressão Ruptura: 13,5 bar Temp. de trabalho: -10 a 80 ̊C
